张泾河南延伸整治工程位于金山区金山新城，工程内容包括一条新开河道（河口宽40～50m，长约2.15km）、一座泵闸（90m3/s+30m），以及为配合工程实施需建设的6座桥梁、长约1.34km的卫二路及排水工程等。

项目特性：

1)      工程内容：多包括泵闸、河道、桥梁、管线；

2)      涉及专业多：包括水工、电气、水机、金结等；

3)      地下设施多：涉及铁路、公路、市政道路；

4)      项目建设过程中施工及管理范围大；

5)      项目建设覆盖领域大；

6)      重点工程项目影响大

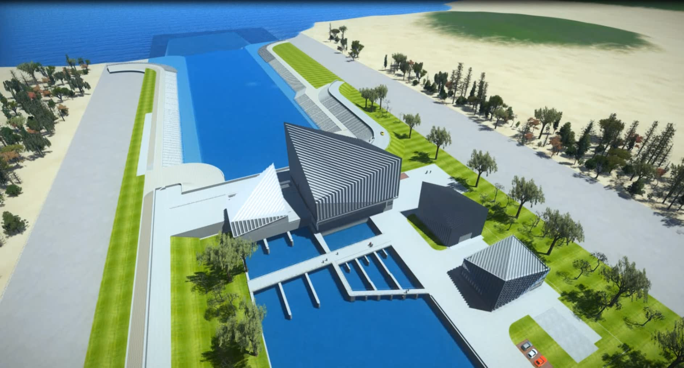

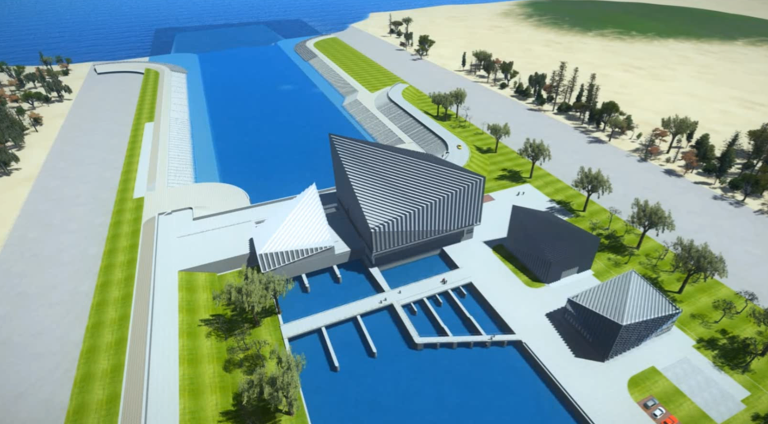

利用BIM进行泵闸建筑设计创作：建筑群体造山取势，远望汲取山之“剪影”，形成山势起伏连绵之韵，又于水面上形成水之“倒影”，为周边环境营造了独特的水利人文景观。

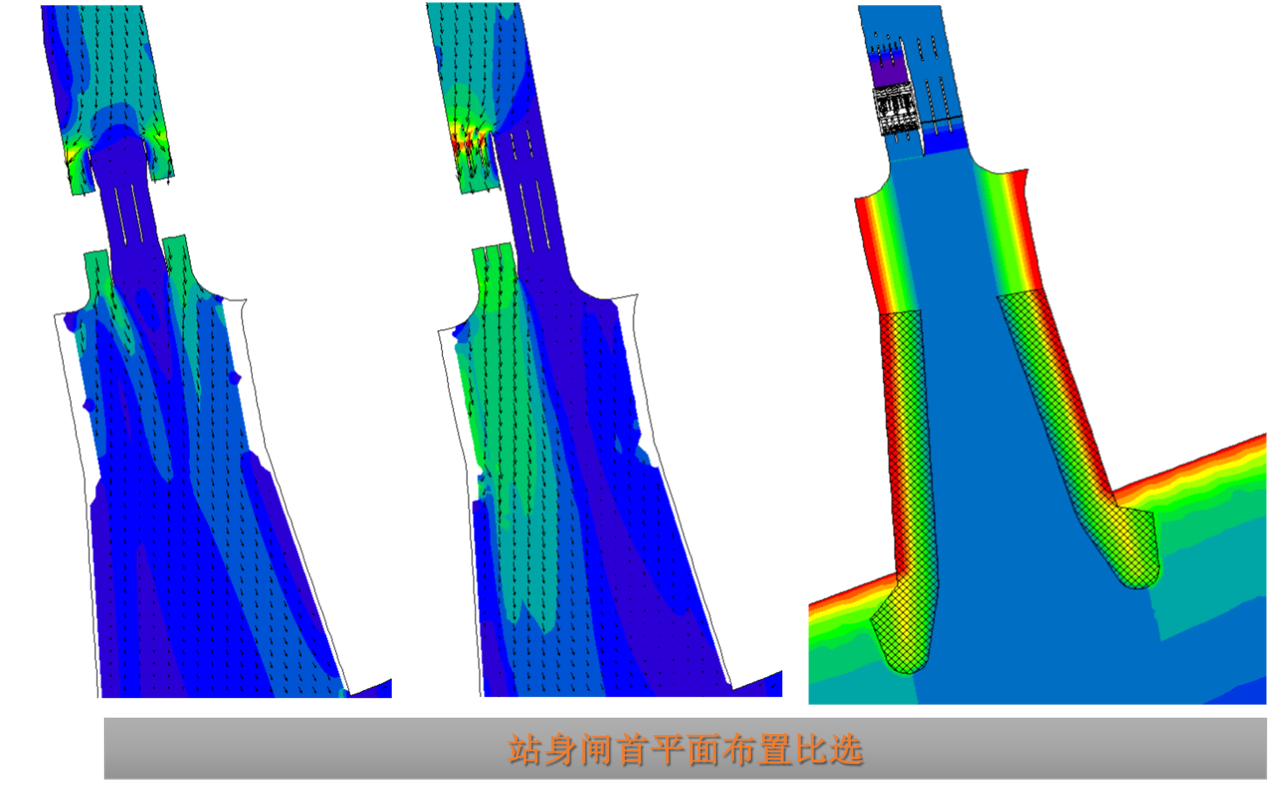

利用BIM进行水利数模有限元分析：通过BIM模型转换成STL文件格式，导入FLOW-3D软件进行泵闸水流流态计算分析，选取合理的泵闸布置方案。

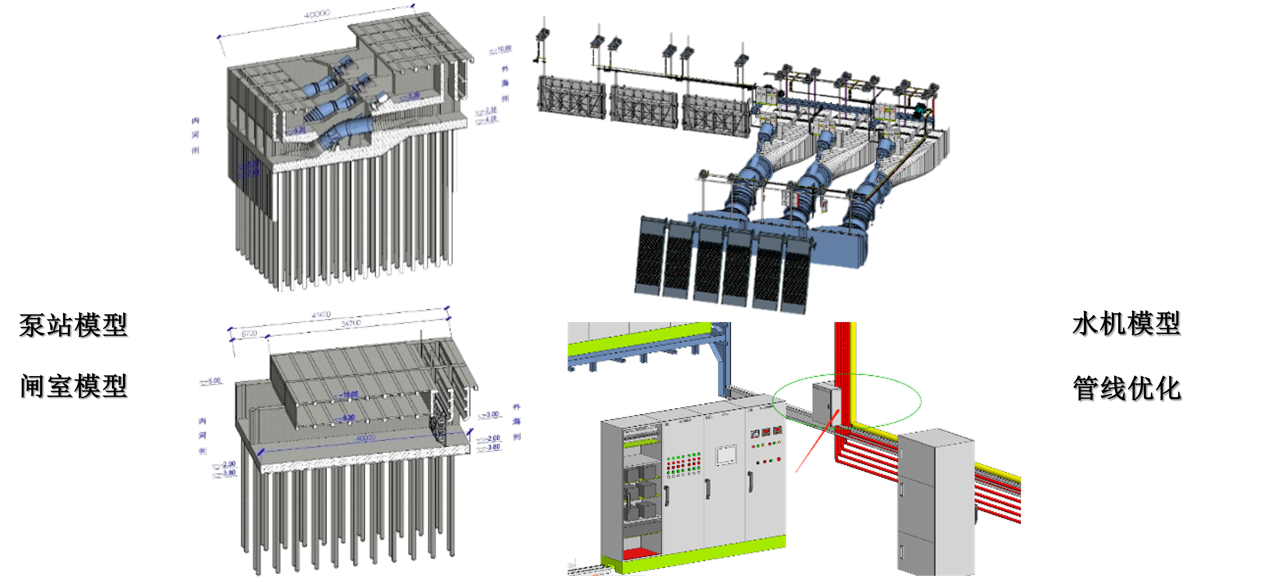

各专业协同设计：通过协同设计，将各专业模型组装后进行精确的错漏碰缺检查，实现电气、金结、水机专业设备合理布置，对油管布置和电缆敷设路径进行优化，对水工结构精准开孔，消除多专业间设备、管线、巡视维护的软硬碰撞。

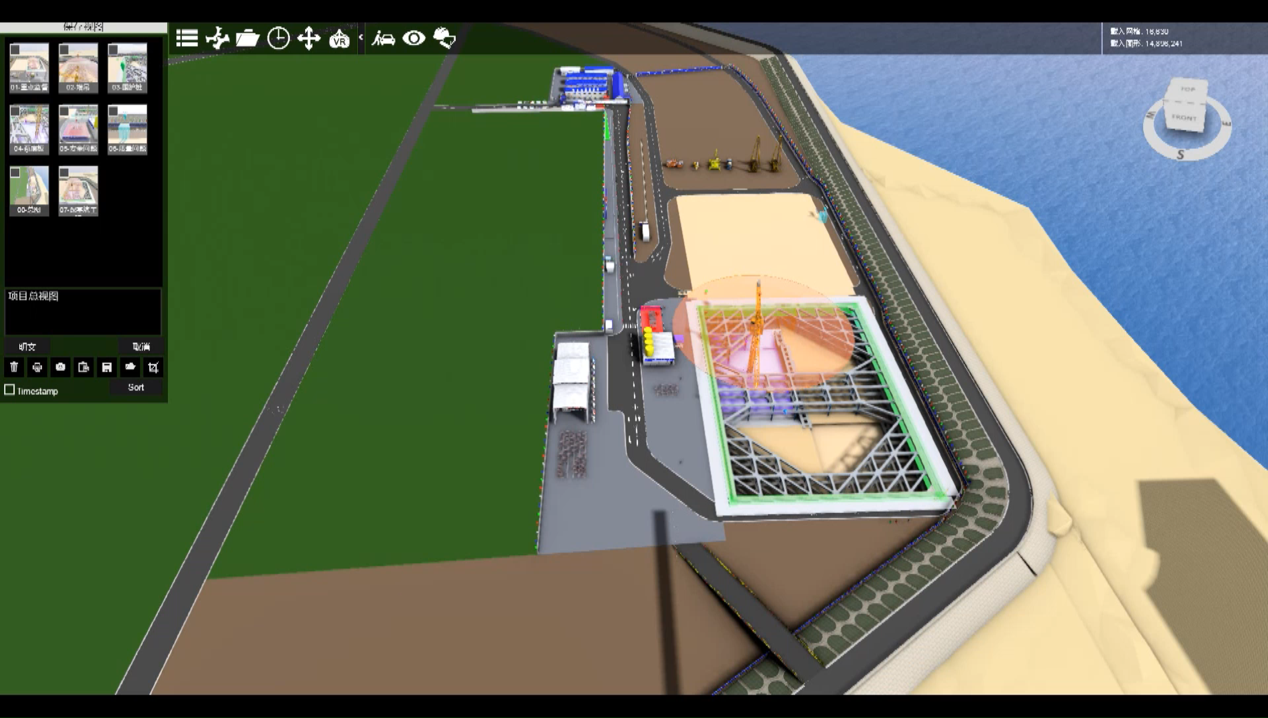

提前自检辅助验收：通过无人机倾斜摄影技术，对隐蔽工程、基坑验槽等工程验收提前进行自检，确保重大项目检查、单项工程验收顺利通过。包括危险性较大分部分项工程，如深基坑工程、起重吊装工程、桩基工程等，以及临边、通水、合同工程完工、竣工验收等。
