河山路站～凤凰公园站区间正线全长2214.375m，隧道基底埋深为17～27m，工程区域具有内覆盖层较厚，岩溶发育于覆盖层下伏基岩，有溶洞、溶隙、溶孔和土洞等特点。共发现489个岩溶异常。洞高小于2.0m的溶洞有237个，占总溶洞数的48.5%；洞高小于4.0m的溶洞有389个，约占总溶洞数的80%。

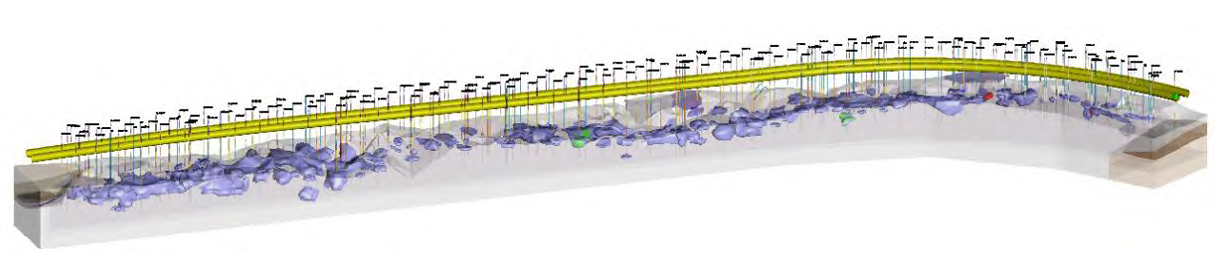

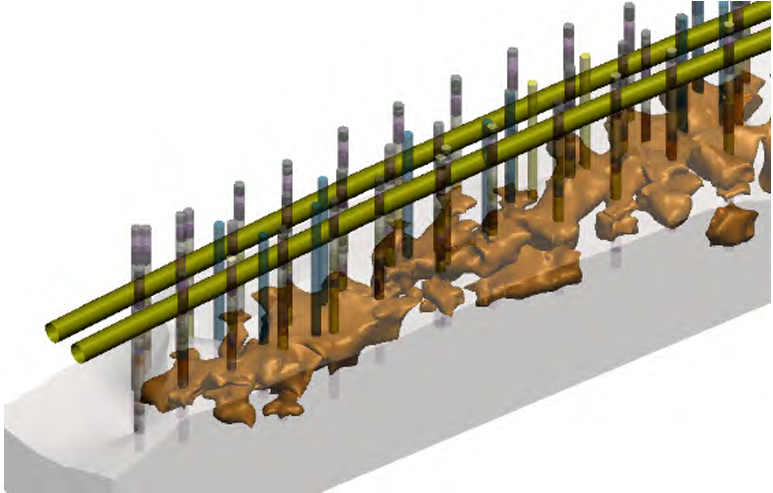

通过鸾图勘测构建预测岩溶发育的地质模型可以较好地判断隧道区域内岩溶的发育方向和趋势；通过对岩溶的三维空间建模，使模型更接近实际情况；生成隧道结构和岩溶相结合的三维模型，有利于掌握岩溶规模和发育情况，能够正确真实呈现隧道结构和不规则、不均衡岩溶间的空间位置关系。
